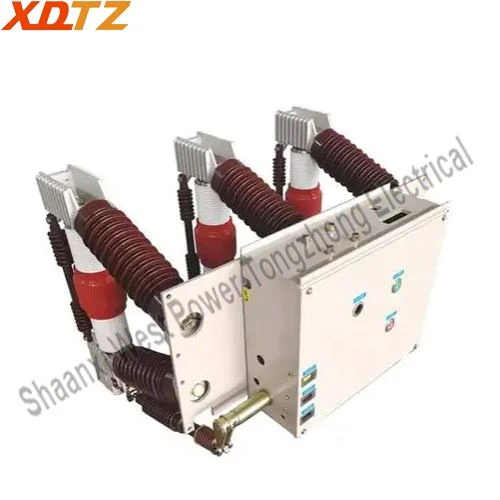

Zn12-40. 5 Выключатель вакуумной цепи предназначен для номинального напряжения 40,5 кВ и для использования в трехфазном AC 50 (60) Гц внутреннего распределительного устройства среднего напряжения. Этот автоматический выключатель имеет простую структуру, сильную пропускную способность и подходит для использования в системах распределения питания, таких как в промышленных предприятиях и подстанциях. Он особенно подходит для отраслей, требующих частой работы, таких как металлургия и дуговое создание стали, служащих в качестве переключателя управления и защиты.

Выключатель цепи используется изоляция воздуха, которая соответствует требованиям изоляции для нормальных условий работы. Он имеет хорошо организованную компоновку и простую, легкую в реверсивном структуре.

Внутри автоматического выключателя существует простой и надежный механический интерфейс взаимодействия, что позволяет легко удовлетворить требования «пять профилактиков» для распределительного устройства.

Основные технические параметры

№	Наименование	Ед. изм	Данные
1	Номинальное напряжение	кВ	40.5
2	Номинальная частота	Гц	50
3	Номинальный ток	A	630/1250/1600/2000/2500
4	Номинальное выдерживаемое напряжение промышленной частоты	кВ	95 (между разомкнутыми контактами) / 95 (к земле)
5	Номинальное выдерживаемое напряжение грозового импульса	кВ	185
6	Номинальный ток отключения короткого замыкания	кА	25/31.5
7	Номинальный ток включения короткого замыкания (пиковый)	кА	63/80
8	Номинальный выдерживаемый пикоый ток	кА	63/80
9	Номинальная длительность короткого замыкания	c	4
10	Номинальное число отключения тока короткого замыкания	цикл.	E2
11	Механический ресурс	цикл.	30000
12	Номинальная последовательность операций	-	O -0. 3s-co -180 s-co
13	Допустимая толщина износа контакта	мм	≤ 3

Параметры механических характеристик выключателя

№.	Наименование	Ед. изм	Данные
1	Зазор между разомкнутыми контактами	мм	22±2
2	Перебег контактов	мм	6±1
3	Средняя скорость включения	м/с	0.6±0.2
4	Средняя скорость отключения (Средняя скорость при первом разделении 12 мм)	м/с	1.7±0.3
5	Номинальное давление контакта	N	3100±200N(25 кА/31,5 кА)
6	Время включения	мс	30-120
7	Время отключения	мс	20-75
8	Время дребезга контакта при включении	мс	≤ 3
9	Разновременность работы трех полюсов при включении и отключении	мс	≤ 2
