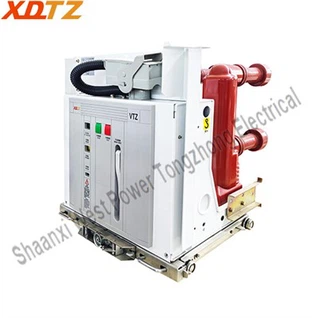

Серия Высоковольтный вакуумный выключатель VTZ-12 (K59) - это замена старого менее масляного выключателя, разработанного ООО "Шэньси XDTZ Электроаппарат" специально для шкафа типа K-59, обычно используемого в Центральной Азии. Продукт использует отечественный превосходный модульный механизм в сочетании с климатическими особенностями Центральной Азии, специально разработанный альтернативный продукт. Он подходит для энергосистем с номинальным напряжением 12кВ и номинальной частотой 50/60Гц для трехфазного переменного тока. Номинальный ток: 630A~1600A, ток отключения: 20KA~31.5KA. Продукт также может быть адаптирован в зависимости от шкафа, используемого пользователем. А в основном продукт совместим со шкафами Центральной Азии K-37, K-47, KPH-3, K-3-02, KPH-4-1-10.

Технические характеристики продукта

Основные технические параметры

№	Наименование	Ед.изм	Данные
1	Номинальное напряжение	кВ	12
2	Номинальная частота	Гц	50/60
3	Номинальный ток	A	630/1250/1600
4	Номинальное выдерживаемое напряжение промышленной частоты	кВ	48 (между разомкнутыми контактами) / 42 (к земле)
5	Номинальное выдерживаемое напряжение грозового импульса	кВ	75
6	Номинальный ток отключения короткого замыкания	кА	25/31.5/40
7	Номинальный ток включения короткого замыкания (пиковый)	кА	63/80/100
8	Номинальный выдерживаемый пиковый ток	кА	63/80/100
9	Номинальная длительность короткого замыкания	с	4
10	Номинальное число отключения тока короткого замыкания	цикл.	E2
11	Механический ресурс	цикл.	20000
12	Номинальная последовательность операций	-	O-0.3s-CO-180s-CO
13	Допустимая толщина износа контакта	мм	≤ 3

Параметры механических характеристик выключателя

№	Наименование	Ед. изм	Данные
1	Зазор между разомкнутыми контактами	мм	9±1
2	Перебег контактов	мм	3.5±0.5
3	Средняя скорость включения	м/с	0.7±0.2
4	Средняя скорость отключения(Средняя скорость при первом разделении 6 мм)	м/с	1.1±0.2
5	Номинальное давление контакта	N	2500±200N(25 кА) 3100±200N(31,5 кА) 4800±300N(40 кА)
6	Время включения	мс	30-70
7	Время отключения	мс	20-50
8	Время дребезга контакта при включении	мс	≤ 2
9	Разновременность работы трех полюсов при включении и отключении	мс	≤ 2

Преимущества продукта

Вакуумный выключатель VTZ-12(К59) имеет множество преимуществ:

1. Характеристики выключателя: E2-C2-M2.

2. Обслуживание простое и удобное: Применение модульного механизма позволяет заменять катушки включения и отключения без демонтажа других компонентов; Пользователи могут легко заменить их, и после замены не требуется тестирование и регулировка, что делает последующую эксплуатацию и обслуживание более удобными.

3. Высокая проводимость: Используется разумная конструкция токопроводящей цепи, совместимая с обычными контактами, используемыми в Центральной Азии, что обеспечивает отличные проводящие характеристики.

4. Стабильная производительность: Благодаря профессиональным производственным линиям и специализированным инструментам обеспечивается стабильность и надежность продукции.

Применение продукта

Вакуумный выключатель VTZ-12(К59) имеет множество применений:

Электроподстанции

Промышленность (химия, металлургия, нефтедобыча, угольная промышленность и др.)

Электрические сети

Электроэнергетическая инфраструктура

Контурный чертеж продукта

VTZ-12K59 Vacuum Circuit Breaker manufacturer

Схема вторичного подключения

VTZ-12K59 Vacuum Circuit Breaker factory

Специальный контакт

VTZ-12K59 Vacuum Circuit Breaker factory

Модель выключателя K-59 нашей компании также может быть установлена с распространёнными контактами в Центральной Азии. Номинальные токи могут быть 630A, 800A, 1000A, 1250A, 1600A и 2000A.
