Почему объем вашего вакуумного выключателя такой маленький, а срок его службы такой длительный?

Причина, по которой вакуумный автоматический выключатель может обеспечить как «малый объем», так и «длительный срок службы», заключается в выдающихся характеристиках его основного компонента - вакуумного прерывателя. Давайте объясним это подробно, исходя из нескольких ключевых принципов:

Почему объем маленький? (Компактная конструкция)

«Малый объем» вакуумного выключателя обусловлен главным образом чрезвычайно высокой изоляционной прочностью вакуума как изолирующей среды.

1. Вакуум является отличным изолятором: при стандартном атмосферном давлении молекулы воздуха плотны, а заряженные частицы (электроны, ионы) склонны сталкиваться с молекулами газа, образуя проводящий путь (т. е. дугу). В условиях высокого вакуума (обычно ниже 10^-4 Па) молекул газа чрезвычайно мало, а заряженные частицы почти не имеют целей для столкновений, что затрудняет формирование проводящего пути. Это означает, что прочность изоляции вакуумного зазора намного выше, чем прочность изоляции воздуха, масла или элегазового газа на том же расстоянии.

Визуальное сравнение: вакуумный зазор размером 1 миллиметр имеет гораздо более высокое значение выдерживаемого напряжения, чем воздушный зазор размером 1 миллиметр. Поэтому, чтобы выдерживать то же напряжение, зазор, необходимый для вакуумного прерывателя, можно сделать очень коротким (обычно от нескольких миллиметров до десятков миллиметров).

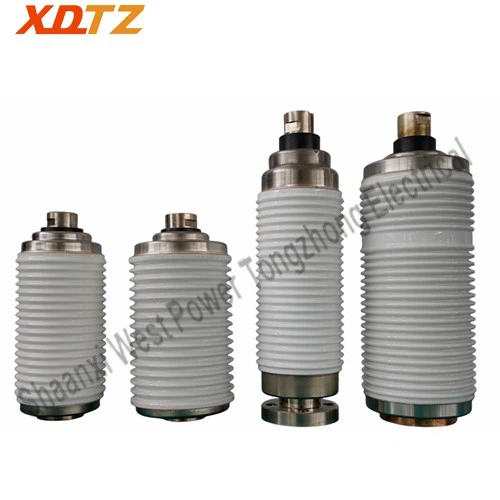

vacuum interrupter

2. Конструкция чрезвычайно компактна: благодаря очень маленькому зазору между контактами весь прерыватель можно сделать очень маленьким. В отличие:

1) Масляные-выключатели: требуют большого количества изоляционного масла и сложной конструкции масляного бака.

2) Элегазовые выключатели: требуют достаточного давления газа и пространства для газовой камеры для поддержания изоляции и способности гашения дуги.

3) Воздушные выключатели: требуются более длинный путь дуги и дугогасительные пластины.

Таким образом, основной блок прерывателя цепи вакуумного выключателя очень компактен, что закладывает основу для миниатюризации и интеллектуализации всего распределительного шкафа (например, газонаполненных шкафов, шкафов с твердой изоляцией).

Почему срок службы большой? (Высокая надежность и долговечность)

«Длительный срок службы» в основном проявляется в двух аспектах: электрическом сроке службы (количество циклов открытия) и механическом сроке службы (количество операций).

Энергия дуги чрезвычайно мала, а износ контактов мал (ключ к долгому сроку службы).

1) Характеристики вакуумных дуг:

Когда дуги возникают в вакууме, дуга поддерживается не за счет ионизации газа, а образуется за счет испарения контактного материала в пары металла. Поскольку в вакууме нет молекул воздуха, поддерживающих и распространяющих дугу, вакуумная дуга плотно ограничена очень маленькой светящейся точкой на контактной поверхности (называемой катодным пятном), которая имеет чрезвычайно высокую температуру, но существует в течение очень короткого времени (микросекундный уровень) и быстро перемещается по контактной поверхности.

2) Сильная средняя сила восстановления:

3) При переходе переменного тока через ноль дуга моментально гаснет, а пары металла быстро распространяются в вакуумном пространстве и быстро конденсируются, пере-оседая на контактной поверхности и защитном покрытии. Это позволяет очень быстро восстановить прочность изоляции (средняя прочность восстановления) вакуумного зазора, эффективно предотвращая повторное-возгорание дуги.

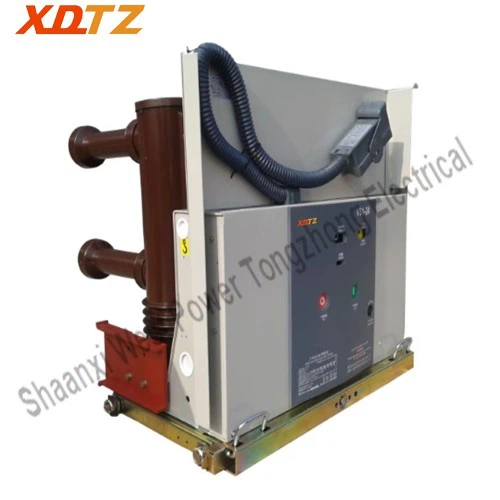

VTZ-24

4) Результат: Благодаря низкой энергии дуги и короткому времени горения (обычно всего лишь половина цикла) каждый цикл размыкания приводит к очень незначительному электрическому износу контакта. Высококачественный-вакуумный выключатель может легко обеспечить десятки тысяч или даже 100 000 и более отключений на полную-мощность, в то время как контакты традиционных автоматических выключателей могут сильно обгореть и потребовать замены после нескольких больших отключений по току.

5) Герметичная конструкция,-не требующая технического обслуживания (механический срок службы и стабильность).

А. Изолирован от внешней среды. Вакуумная камера представляет собой полностью герметичный «черный ящик». Контакты работают в условиях чистого вакуума, на них совершенно не влияют внешние факторы, такие как влажность, пыль, химическая коррозия и высота над уровнем моря. Это принципиально исключает неисправности, вызванные ухудшением внешней изоляции.

B. Простой рабочий механизм: из-за небольшого зазора контактов требуемая рабочая мощность также невелика, а рабочий механизм (например, пружинный механизм) можно сделать более легким и надежным. Обычно это позволяет его механическому сроку службы достигать десятков тысяч.

C. Специальные контактные материалы

В вакуумном выключателе в качестве контактов используются специально разработанные медь-хром (CuCr) и другие композитные материалы. Эти материалы обладают следующими характеристиками:

Высокая отключающая способность: Способен эффективно отключать большие токи.

Высокая проводимость: снижает выделение тепла при нормальной работе.

Низкое значение срабатывания: снижает рабочее перенапряжение и защищает оборудование.

Устойчивость к дуговой эрозии: обеспечивает дополнительный электрический срок службы.

Таким образом, используя уникальную среду «вакуума», вакуумный автоматический выключатель идеально уравновешивает противоречивые требования «миниатюризации» и «длительного срока службы», которые часто противоречат традиционным технологиям. В результате оно стало доминирующим техническим решением в области среднего-напряжения (особенно в диапазоне 12кВ - 40.5кВ).

горячая распродажа продукта

ВТЗ-12 внутренний фазоселективный интеллектуальный вакуумный выключатель(эксклюзивная модель Tongzhong Electric) предназначен для закрытых распределительных устройств номинальным напряжением 12 кВ и частотой переменного тока 50/60 Гц. Он использует рабочий механизм с постоянными магнитами и подходит для специализированного применения на различных промышленных и горнодобывающих предприятиях и в электросетях. Тележку можно использовать непосредственно сРаспределительное устройство КИН28А-12,прямая замена обычныхтрехфазные встроенные вакуумные выключателив существующем распределительном устройстве.

vtz-12-series-indoor-phase-selective

Этот интеллектуальный вакуумный выключатель оснащенмеханизм с постоянным магнитом, контроллер механизма с постоянными магнитами и интеллектуальный процессор. Три контроллера, работающие стри независимых механизма с постоянными магнитами, включите фазовое-выборочное переключение трех-фазных систем. Кроме того, интеллектуальный процессор обладает адаптивной функциональностью, используя обратную связь от сигналов напряжения и тока для синхронных вычислений и выдачи команд, позволяющих автоматическому выключателю включаться и выключаться на любой фазе, отвечая разнообразным требованиям применения.
