Почему в трансформаторах напряжения возникает феррорезонанс?

В нормальных условиях сердечник трансформатора напряжения ненасыщен, а индуктивное сопротивление катушки больше, чем емкостное реактивное сопротивление линии, поэтому феррорезонанс не возникает. Однако когда неисправность исчезает, или при подключении ненагруженной шины, линия заземляется, или ударяет молния, трехфазный потенциал изменяется, и пусковой ток конденсатора течет черезтрансформатор напряжениякатушка. Ток натрансформатор напряженияувеличивается, вызывая насыщение катушки и быстрое уменьшение значения индуктивности. При Xl=1/Xc возникает феррорезонанс.

На приведенной выше схеме показана типичная схема подключения шин подстанции, где L — индуктивность намагничивания измерительного трансформатора, L0 — индуктивность шины-к-земле, а C0 — емкость шины-к-земли.

Следовательно, при отключении одной шины при соединении двойной шины, если автоматический выключатель сборной шины имеет резонансные условия, сначала следует разомкнуть первичный разъединитель трансформатора сборной шины, а затем разомкнуть автоматический выключатель, чтобы предотвратить ферромагнитный резонанс между разъединительной емкостью разъединительного выключателя сборной шины и трансформатором сборной шины.

В незаземленных нейтральных системах явление феррорезонанса втрансформаторы напряжения(PTs) в основном связано с нелинейными индуктивными характеристикамитрансформатор напряженияи LC-цепь, образованная емкостью системы. Ниже приводится подробное объяснение:

При нормальной работе кривая намагничиваниятрансформатор напряжениясердечник находится в линейном сегменте, а значение индуктивности остается относительно стабильным. Однако при возникновении в системе определенных нарушений, таких как однофазное замыкание на землю, напряжение неисправной фазы снижается, а напряжение исправных фаз увеличивается, что приводит к насыщению сердечника. После насыщения сердечника значение индуктивности трансформатора напряжения уменьшается с увеличением тока, проявляя нелинейные характеристики индуктивности.

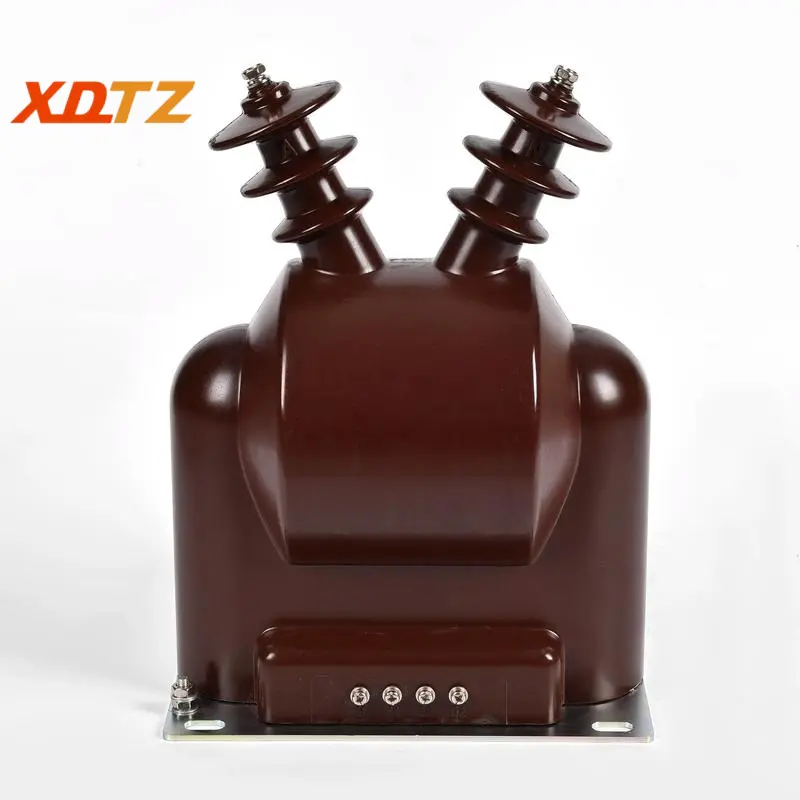

В системах с незаземленной нейтралью существует распределенная емкость между проводником и землей и паразитная емкость между фазами шины и линии. Эти емкости вместе с индуктивностьютрансформатор напряжения, образуют LC-резонансный контур. КогдаТрансформатор напряжения JDZW-35Сердечник насыщается, изменение значения его индуктивности вызывает изменение собственной частоты цепи. Когда частота источника питания равна или близка к собственной частоте LC-цепи, может возбуждаться ферромагнитный резонанс.
