Что такое испытание сопротивления изоляции вакуумных выключателей?

Испытание сопротивления изоляции вакуумных выключателей является ключевым испытанием для оценки характеристик их изоляции. Ниже приводится подробное объяснение:

1. Тестовые локации

Главная цепь на землю: Сопротивление изоляции между проводящими частями (такими как контакты и проводящие стержни) и заземленным корпусом.

Между фазами (много-выключатели): сопротивление изоляции между проводящими частями каждой фазы.

2. Тестовые приборы

Мегомметр (тестер сопротивления изоляции):

Напряжение: обычно 1000 В или 2500 В постоянного тока (2500 В обычно используется для автоматических выключателей на 12 кВ).

Диапазон: 0–10 ГОм или выше (высокие значения сопротивления требуют предотвращения помех).

Примечания:

Перед проверкой отключите источник питания и разрядите изоляцию (включая паразитную емкость).

Влажность окружающей среды должна быть меньше или равна 80 %, чтобы конденсат на поверхности не влиял на результаты.

3. Процедура испытания

1) Проводка:

Проверка заземления: Подсоедините клемму «L» мегомметра к главной цепи, а клемму «E» к заземленному корпусу.

Испытание на прерывание: в разомкнутом состоянии подключите «L» к подвижному контакту и «E» к статическому контакту.

2) Измерение:

Считайте стабильное значение через 60 секунд при постоянной скорости (для ручного мегаомметра) или в автоматическом режиме (для проверки коэффициента поглощения запишите соотношение 15 с/60 с). 4) Восстановление:

После испытания снова разрядите аккумулятор, чтобы предотвратить опасность возникновения остаточного напряжения.

4. Критерии приемки

Место проведения испытаний	Минимальные требования (нормальная температура	Примечания
Главная цепь на землю	Больше или равно 1000 МОм	Оборудование 12 кВ и выше
Меж-разрыв в контактах	Больше или равно 5000 МОм	Ключевые индикаторы вакуумного прерывателя
Между фазами (открытый)	Больше или равно 1000 МОм	Многополюсные автоматические выключатели на 1000 МОм-

Аномальное обнаружение:

Значение на 50 % ниже стандартного: может присутствовать влага или загрязнение.

Значение резко падает или приближается к нулю: пробой изоляции или серьезные дефекты.

Пример (вакуумный выключатель 12 кВ)

Испытательное напряжение: 2500 В постоянного тока

Нормальные значения:

Между прерывателями: 10 ГОм (новые камеры прерывателей могут достигать более 100 ГОм)

На землю: 5 ГОм

Случай неисправности: Если сопротивление прерывателя составляет всего 100 МОм, возможно, уровень вакуума ухудшился и может потребоваться замена камеры прерывателя.

Испытание сопротивления изоляции является основной мерой технического обслуживания вакуумных выключателей и должно сочетаться с другими испытаниями (такими как испытание сопротивления контура и выдерживаемое напряжение) для комплексной оценки состояния оборудования.

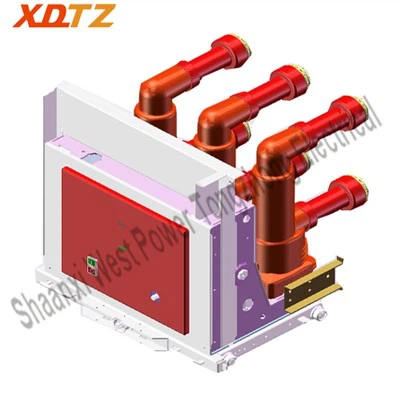

Быстродействующий вакуумный выключатель ВТЗ-12КФпроизводства Shaanxi West Power Tongzhong Electrical Co., Ltd. Это закрытое распределительное устройство на номинальное напряжение 12 кВ, переменный ток 50/60 Гц. Он использует модульный механизм управления и подходит для различных промышленных и горнодобывающих предприятий, а также оборудования электросетей. Тележка используется совместно со шкафом управления KYN28A-12. Его также можно использовать как стационарный блок и оборудовать соответствующей механической блокировкой для XGN2 и других стационарных шкафов.

Быстродействующий вакуумный выключатель ВТЗ-12КФ имеет множество преимуществ:

1. Производительность автоматического выключателя:

E2-C2-M2

2. Высокая адаптируемость:

Этот продукт полностью соответствует размеру шкафного переключателя обычной серии KYN28-12 и не требует специальной конструкции шкафа, которая подходит для различных случаев преобразования силовой среды.

3. Высокая проводимость:

Разумная конструкция проводящей цепи, обеспечивающая уровень повышения температуры в 1,1 раза превышающий номинальный ток;

4. Простая и надежная конструкция:

механизм с постоянными магнитами, трех-независимая трехфазная конструкция;

Для более подробной информации, пожалуйста, свяжитесь с нами:

logo2 Шэньси West Power Tongzhong Electrical Co., Ltd.
