Каков основной принцип шкафа среднего напряжения?
Распределение среднего напряжения является основным принципами, и функции можно обобщить следующим образом:
I . Основные принципы
Функция преобразования напряжения
Среднее напряжение распределительное устройство реализует преобразование уровня напряжения с помощью изоляции высокого и низкого напряжения 8..
Механизм переключения и защиты схемы
Основная схема: подключает источник питания и нагрузку и реализует управление включением и выключением питания через автоматический выключатель.
Функция защиты: оснащена трансформатором тока, устройством дифференциальной защиты и т. Д.
Вспомогательная схема: обеспечивает мощность для измерения, управления и передачи сигнала, например, подключение мультиметра для измерения напряжения .
Метод заземления нейтральной точки
Согласно системным требованиям, распределительное устройство среднего напряжения может быть непосредственно заземлено (например, система 10 кВ) или заземлена с помощью катушек подавления дуги, чтобы сбалансировать ток емкости системы и уменьшить разломы заземления дуги .
2. Core Components and Functions
Кабинет структура
Он состоит из металлической оболочки, изоляционных деталей, проводящих цепей и вторичных терминалов, чтобы обеспечить физическую изоляцию и защиту безопасности .
Автоматический выключатель
Компонент управления ядра имеет функции защиты от перегрузки и короткого замыкания и использует высокопроизводительные материалы для обеспечения безопасности .
Ток трансформатор
Группа измерений: используется для подключения инструментов для отображения состояния системы (например, напряжение и ток)
Группа защиты: сотрудничать с дифференциальными устройствами защиты, чтобы обнаружить ток неисправности .
Другие устройства
Включая предохранители, переключатели нагрузки, разъединители и т. Д. ., чтобы соответствовать требованиям переключения схемы различных сценариев .
3. Пример рабочего процесса
Нормальная работа: после подключения источника питания он автоматически переключается на основной источник питания шины через цепь управления .
Обработка неисправностей: если обнаружен аномальный ток, защитное устройство отключит соответствующую схему и тревогу одновременно .
Операция технического обслуживания: мониторинг состояния оборудования и регулировка может быть выполнена через вторичную цепь .
4. меры предосторожности
Разделение уровня напряжения: энергетическая система Китая принимает стандарт 10 кВ или менее в виде низкого напряжения и 10 кВ -66 кВ в качестве среднего напряжения .
Стандартная спецификация: он должен соответствовать национальным стандартам, таким как GB 3906-1991, чтобы обеспечить изоляцию и механическую прочность
Предложение выбора: выберите соответствующую модель автоматического выключателя в соответствии с такими параметрами, как нагрузка и ток короткого замыкания .

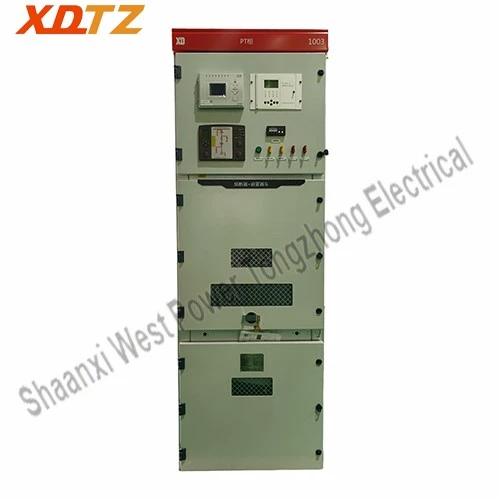

Kyn 28-12 Внутренний бронированный металлический переключатель оборудование(Далее называется Kyn 28-12 распределительный устройства)Shaanxi West Power Tongzhong Electrical Co ., Ltdподходит для трехфазного AC 50 Гц, 7 . 2 ~ 17 . 5 кв одно шиновой и отдельной секционной мощности автобусной системы с идеальной функцией «пятипроницаемые». Съемная часть распределительного шкафа может быть оснащена экстрагируемым выключателем вакуумной цепи или вакуумным контактором, троллейбусом изоляции, троллейбусом PT и другими компонентами.
У него много преимуществ:
1. идеальная структура: Шкаф полностью собран, алюминиевая складывая структура процесса складывания;
2. чрезвычайно безопасно: Кабинет делится на четыре независимых отсека в целом, что является безопасным и разумным;
3. Удобное и краткое обслуживание: Шкаф оснащен центральным автоматическим выключателями, которая удобна для капитального ремонта и технического обслуживания;
4. завершить пятипроницаемый переключение .
a . Наручка может быть перемещена из испытательного/изолирующегося положения в рабочую позицию, когда выключатель цепного выключателя и переключатель заземления находятся в открытой позиции . обратное движение также возможны в этом условии отключения (механическое блокирование) .
b . Выключатель цепи может быть закрыт (механическая и электрическая блокировка) только тогда, когда ручная работа уже полностью в тестовой или рабочей позиции .
c . Когда ручная работа находится в тестовом или запущенном положении, и нет управляющего напряжения, выключатель схемы не может быть закрыт и может быть только вручную открыт (электрическая блокировка) .
d . Когда ручная грузовик находится в положении пробега, заблокированная заглушка управляющего провода и не может быть отключена .
e . переключатель Земли может быть закрыт только тогда, когда ручная работа находится в положении тестирования/изоляции или удалена (механическое взаимодействие) .
f . ручная карта не может быть перемещена из положения испытания/изоляции в рабочую позицию, когда выключатель Земля закрыт (механическое взаимосвязь) .
g . Дополнительные взаимосвязанные устройства, такие как соленоиды защелки, могут быть приспособлены к механизму действий и/или земного переключателя.
5. kyn 28-12 Внутреннее оборудование для бронированного металлического переключателя широко распределение. Покрыть все среды в пределах 4500 метров над уровнем моря; Покрыть среду использования -40 степень ~ 40 градусов; Выключатель схемы в шкафу может быть оснащен бытовыми и иностранными выключателями вакуумных цепи;
6. Поддержка интеллектуальной настройки:
Можно добавить . беспроводной температурной программы интеллектуального мониторинга с самообучительной конструкцией, безопасным и не содержащим обслуживания .
b . Программа мониторинга механических характеристик при мониторинге данных по эксплуатации автоматического выключателя, скрытые проблемы раннее обнаружение, раннее решение;
C . Решение моторизованного входа для удаленной операции, чтобы обеспечить личную безопасность .
d . локальная проверка позволяет обнаружить в реальном времени исходное ухудшение .
