Масляные выключатели и вакуумные выключатели — это два типа автоматических выключателей, обычно используемых в энергосистемах. Они имеют существенные различия в средствах гашения дуги, конструктивных характеристиках и сценариях применения.
1. Структура и объем
Масляный выключатель:
Конструкция сложная, требует масляного бака, устройства контроля уровня масла и механизма сброса давления, а объем большой.
Вакуумный выключатель:
Камера гашения дуги представляет собой герметичную керамическую или стеклянную конструкцию небольшого объема и легкого веса, подходящую для компактных распределительных устройств (например, распределительных устройств среднего-напряжения).
2. Техническое обслуживание и срок службы Масляный выключатель:
После износа контакта необходимо заменить масло и почистить карбид.
Вакуумный выключатель:
Вакуумная камера гашения дуги герметична и практически-не требует технического обслуживания.
Износ контактов невелик, а срок службы может достигать десятков тысяч операций.
3. Электрические характеристики
Отключающая способность:
Вакуумные автоматические выключатели обладают высокой отключающей способностью по току короткого-замыкания (особенно подходят для полей среднего напряжения, например 10–35 кВ).
Масляные выключатели склонны к повторному возгоранию при отключении больших токов.
Прочность изоляции:
Прочность изоляции вакуумной среды намного выше, чем у масляной среды, а скорость восстановления быстрая.
4. Сценарии применения
Масляные выключатели:
Традиционные энергосистемы (например, старые подстанции), наружные источники высокого-напряжения (например, выше 110 кВ).
Постепенно заменяются элегазовыми или вакуумными выключателями.
Вакуумные выключатели:
Преобладают поля среднего напряжения (6-40 кВ), такие как распределительные сети, промышленное электроснабжение, железнодорожный транспорт и т. д.
Случаи работы с высокой-частотой (например, дуговые печи, управление двигателем).
5. Защита окружающей среды
Масляные выключатели:
Изоляционное масло может вытечь и загрязнить почву или источники воды.
Вакуумные выключатели:
Отсутствие загрязнения, в соответствии с современными стандартами защиты окружающей среды.

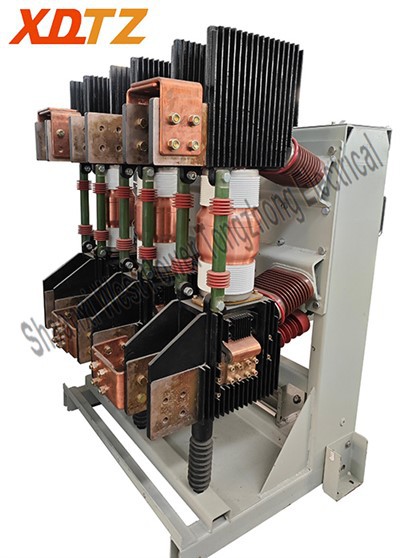

ВТЗ-Вакуумный выключатель генератора по мощности 12ФкShaanxi West Power Tongzhong Electrical Co., Ltd. представляет собой автоматический выключатель внутреннего генератора переменного тока, предназначенный для трехфазных систем переменного тока напряжением 15 кВ, работающих при частоте 50 Гц. Он в основном используется в выходных цепях генераторов малых и средних гидроэлектростанций, тепловых электростанций, энергоблоков новой энергетики и промышленных цепях с автономными источниками питания, например в химической и перерабатывающей промышленности.
Вакуумный выключатель генератора ВТЗ-12Ф по выходу имеет множество особенностей:
1. Высокая токовая мощность, высокая отключающая способность, передовые технические характеристики и превосходное качество изготовления.
2.Постоянная составляющая номинального тока отключения -замыкания больше или равна 75%. Применяется встроенный рабочий механизм. При индивидуальной установке номинальный ток может достигать до 6300 А при естественном воздушном охлаждении и до 8000 А при принудительном воздушном охлаждении.
3. В изоляции используется эллиптическое-поперечное сечение, отвечающее требованиям прочности на растяжение и изгиб, с использованием высоко-прочных изолирующих тяг и опорных стержней.
4. Между изоляторами и опорами установлены выравнивающие кольца, обеспечивающие равномерное распределение электрического поля.
5. Автоматический выключатель использует фиксированный метод установки, а главная цепь соответствует требованиям к воздушной изоляции.
Вакуумный выключатель генератора ВТЗ-12Ф на выходе может использоваться для генераторов,
Главные цепи фазовращателей,насосных-аккумулирующих электростанций
и коммунальные сети на электростанциях малой и средней-мощности.
