Выбор и согласование вакуумных выключателей напрямую связаны с безопасностью, надежностью и селективностью энергосистем. Ниже мы подробно остановимся на этих аспектах с точки зрения «отбора» и «координации».

При выборе вакуумных выключателей следует тщательно учитывать сценарии их применения (например, входящие линии на подстанциях, исходящие распределительные линии, защита двигателя и т. д.) и параметры системы. В основном полагаются на следующие ключевые параметры:

1. Основные электрические параметры

Номинальное напряжение: оно должно быть больше или равно максимальному рабочему напряжению установленной электросети.

Номинальный ток: он должен быть больше максимального долговременного-рабочего тока цепи и учитывать определенную перегрузочную способность и запас на будущее развитие.

Номинальный ток отключения-короткой цепи: это один из наиболее важных параметров. Он должен быть больше или равен ожидаемому току короткого-замыкания в месте установки. Этот ток необходимо рассчитывать посредством анализа короткого-замыкания энергосистемы.

Номинальный ток короткого-выдерживания времени: относится к эффективному значению тока короткого-замыкания, который автоматический выключатель может выдержать во включенном состоянии в течение определенного времени (например, 1 с, 4 с). Он проверяет динамическую и термическую стабильность автоматического выключателя.

Номинальный ток включения короткого-замыкания: это максимальный пик тока, при котором автоматический выключатель может успешно замкнуться при наличии короткого-замыкания (обычно в 2,5 раза превышающего ток отключения), проверяя его способность выдерживать электрическое динамическое воздействие.

2. Механические и рабочие параметры механизма

Механический срок службы. Вакуумные автоматические выключатели имеют очень длительный механический срок службы, обычно более 10 000 операций. Выбор должен основываться на частоте эксплуатации.

Тип рабочего механизма: Пружинный привод (наиболее часто используемый), электромагнитный привод и т.д. Пружинные механизмы отличаются высокой надежностью и низкими требованиями к рабочей мощности.

3. Экологические и другие факторы.

Условия установки: в помещении или на открытом воздухе? Температура окружающей среды, влажность, высота над уровнем моря (необходимо скорректировать параметры для большой высоты) и т. д.

Способ установки: фиксированный тип или тип ручной тележки (выдвижной тип)? Тип ручной тележки удобен для обслуживания и широко используется.

Бренд и качество. Выбирайте бренд с хорошей репутацией, чтобы гарантировать качество продукции и-послепродажное обслуживание.

Координация, также известная как «согласование», — это способность обеспечить согласованную работу вакуумных автоматических выключателей с другими защитными устройствами в системе (например, автоматическими выключателями верхнего-уровня, автоматическими выключателями нижнего-уровня, предохранителями и т. д.) для достижения селективной защиты. Конечная цель — свести к минимуму влияние сбоев и обеспечить непрерывное электроснабжение участков, где нет-повреждений. Координация в основном включает в себя следующие аспекты:

1. Координация с предохранителями

В некоторых случаях (например, защита трансформатора, защита конденсатора) применяется комбинация «вакуумный выключатель + предохранитель».

Цель: при коротких замыканиях с сильным током плавкий предохранитель обеспечивает быструю защиту путем плавления; при сверхтоке вакуумный выключатель срабатывает с задержкой.

Требования к координации: необходимо обеспечить, чтобы в определенном диапазоне тока рабочая характеристика предохранителя и рабочая характеристика автоматического выключателя хорошо согласовывались во избежание отключения по -уровне.

2. Координация с устойчивостью оборудования на стороне нагрузки-(боковая координация)

Цель: обеспечить, чтобы при отключении вакуумным выключателем тока короткого-замыкания генерируемая им энергия дуги и эффект прерывания тока не вызывали повреждения самого выключателя или другого оборудования в системе (например, трансформаторов, двигателей).

Метод реализации: выберите вакуумные выключатели с низкими значениями прерывания тока, особенно при использовании для переключения индуктивных нагрузок (таких как двигатели, трансформаторы), для подавления рабочего перенапряжения.

Выбор – это основа: оснастите каждую точку соответствующим «солдатом» (автоматическим выключателем).

Координация – это тактика: пусть эти «солдаты» работают согласованно, чтобы сформировать глубокую линию обороны, а не атакуют вслепую или сражаются в одиночку.

В реальном проектировании выбор и анализ координации вакуумных выключателей — это систематический проект, для выполнения которого обычно требуется использование профессионального-программного обеспечения для расчета тока короткого замыкания и программного обеспечения для анализа кривой координации защиты, чтобы гарантировать безопасность и надежность энергосистемы.

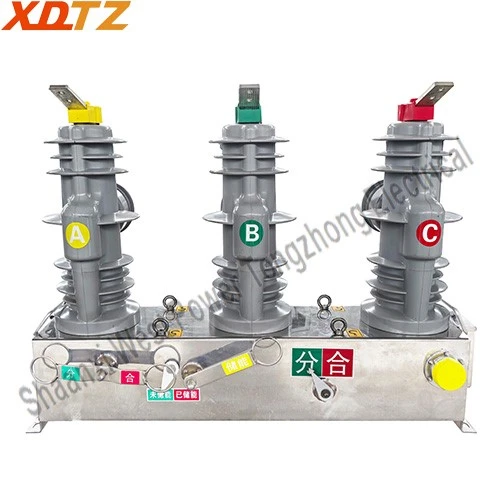

ZW32-12 Вакуумный выключатель для наружного применения(далее именуемый «выключатель») — трехфазное распределительное устройство высокого напряжения переменного тока частотой 50 Гц, используемое в основном в наружных распределительных системах сельских и городских сетей напряжением 10 кВ в качестве средства отключения и замыкания токов нагрузки, токов перегрузки и токов короткого-замыкания; Его также можно использовать в других подобных местах;Конструктивные особенности: Автоматический выключатель состоит из трех-фазных опор и приводного механизма простой конструкции. Столб имеет твердую изоляцию из эпоксидной смолы, которая обладает преимуществами устойчивости к высоким и низким температурам, устойчивости к ультрафиолетовому излучению и устойчивости к старению; Характеристики автоматического выключателя: E2-C2-M2.
