Как отличить нейтраль от заземления - Блог

Простое объяснение

Ниже я буду использовать аналогию и подробное объяснение, чтобы проиллюстрировать разницу между «нейтралью» и «заземлением». Основная аналогия: представьте себе систему электроснабжения вашего здания как «систему циркуляции воды».

Провод под напряжением (L): «Труба подачи воды под давлением», идущая от водоочистной станции (трансформатора).

Нейтральный провод (N): «Трубопровод обратной воды без давления», возвращающийся в водоочистную установку.

Заземляющий провод (PE): «Защитная дренажная труба», соединенная с огромным подземным озером (землей).

Теперь, если корпус вашего прибора (например, металлический корпус стиральной машины) пропускает электричество, это похоже на разрыв «трубы водоснабжения», и разбрызгивание воды на корпус-очень опасно. Есть два способа справиться с этим:

1. Нейтраль (система TN-C): Подключите корпус прибора непосредственно к «трубе возвратной воды», надеясь, что утечка электричества будет течь обратно в водонапорную установку по возвратной воде, вызывая срабатывание защитного выключателя водонапорной установки (трансформатора). Однако риск заключается в том, что если где-нибудь оборвется сама труба обратной воды, то весь корпус наэлектризуется, что сделает его еще более опасным.

2. Заземление (система ТТ). Подключите корпус прибора к собственному кабелепроводу непосредственно к этому большому «подземному озеру». Ток утечки быстро утечет в землю. Поскольку озеро достаточно большое, напряжение в корпусе немедленно упадет, что приведет к срабатыванию собственного защитного выключателя прибора (устройства защитного отключения). Это более независимо и безопаснее, не зависящее от состояния обратки.

Подробное объяснение:

Заземление

Определение: Надежное электрическое соединение между обычно не-находящимися под напряжением металлическими частями электрооборудования (такими как корпус и рама) и землей через заземляющее устройство.

Цель:

Защита личной безопасности (основная цель). При нарушении изоляции оборудования и возникновении утечки ток потечет в землю через заземляющий провод. Поскольку сопротивление человеческого тела намного превышает сопротивление заземления, большая часть тока протекает через заземляющий провод, а ток, протекающий через тело, очень мал. Одновременно это приведет к быстрому срабатыванию устройства защитного отключения источника питания, отключающего питание.

Обеспечение нормальной работы оборудования: Обеспечение общего опорного потенциала (точки нулевого потенциала) для цепи, что имеет решающее значение в электронном оборудовании и системах связи.

Ключевые характеристики: 1. Заземление: Заземляющий провод является независимым и в конечном итоге ведет к земле отдельно от нейтрального провода трансформатора на стороне пользователя. Его символ — PE.

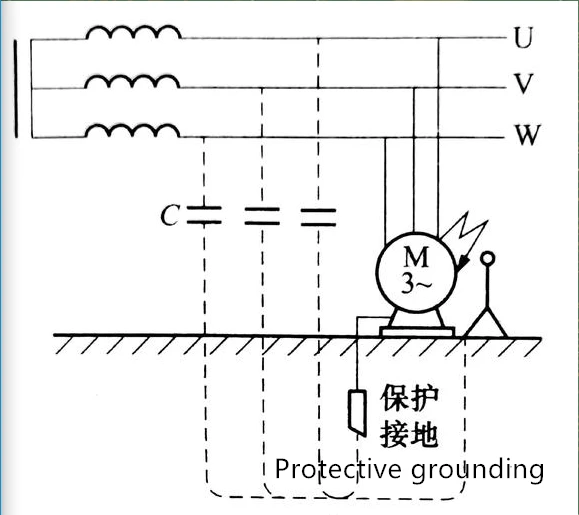

871123c8d97375c097b7c4153cfbd711

Нейтральное заземление

Определение: Непосредственное подключение обычно не-металлических частей электрооборудования под напряжением к защитному нейтральному проводу (или нейтральной линии) в системе электропитания.

Цель: быстрое устранение неисправностей. Когда в оборудовании возникает утечка (фазовый провод касается корпуса), образуется короткое замыкание между «фазным проводом» и «нейтральным проводом», создавая большой ток короткого-замыкания. Этот ток немедленно вызывает срабатывание воздушного выключателя или предохранителя на переднем конце линии, тем самым отключая подачу электроэнергии.

Ключевые характеристики: Заземление нейтрали соединяет корпус оборудования с «системой нейтрального провода» электросети, используя петлю электросети для срабатывания защиты. Это часть системы TN (например, TN-S, TN-C-S).

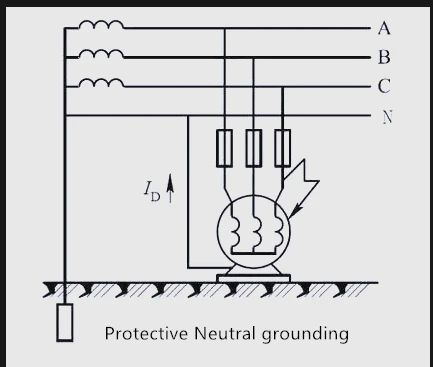

c22fd802abea4bef78bfc6047687bf87

Стандартные практики в современных гражданских зданиях

Чтобы избежать значительных рисков, связанных с традиционной системой «нейтрального заземления» (система TN-C, т. е. комбинированная система нейтрали и заземления), когда нейтральный провод отсоединен, основные стандарты в моей стране и во всем мире требуют принятия более безопасных систем TN-S или TN-C-S.

Система TN-S: начиная с трансформатора, провода защитного заземления и нейтрали полностью разделены. Трехконтактная розетка- вашей настенной розетки имеет следующие обозначения: «левая нейтраль, правая фаза, верхнее заземление», где «заземление» относится к независимому защитному проводу. Корпус оборудования подключается к проводу PE, который технически ближе к «защитному нейтральному заземлению» (поскольку он соединяется с проводом защитного заземления системы, PE), но население и электрики обычно называют его «заземлением». На данный момент это самый безопасный метод электропитания.

Система TN-C-S: Перед входом в здание нулевой и заземляющий провода объединяются (провод PEN). После входа в здание их необходимо разделить на независимые провода N и PE. Электропроводка внутри здания аналогична TN-S.

заключение

1. «Заземление» — более широкое понятие, относящееся к соединению с землей.

2. «Заземление» — это специальный технический термин, обозначающий подключение корпуса оборудования к проводнику защитного заземления (PE) или защитной нейтрали (PEN) в системе TN.

3. В повседневной жизни то, что мы обычно называем «заземлением корпуса прибора», в современных зданиях точнее описывается как «защитное заземление», то есть подключение к независимому защитному проводнику, входящему в здание. Эта система прекрасно сочетает в себе преимущества заземления и заземления нейтрали, обеспечивая как быстрое защитное действие, так и безопасность независимой цепи.

Просто помните: в современных домах самый длинный контакт трехконтактной вилки используется для подключения корпуса к независимому желто--зеленому PE-проводнику внутри стены; это самая стандартная мера защиты.
