Как работает автоматический выключатель SF6?
Выключатель схемы SF6 - это новый тип автоматического выключателя, который использует серный гексафторидный газ в качестве изоляционной среды и дуговой среды. Гексафторидный газ серы-это бесцветный, не токсичный, нетоксичный, неплохой инертный газ с высокой электрической прочностью и хорошей дуговой газовой. Его диэлектрическая прочность намного превышает прочность традиционных изоляционных газов. Следовательно, его использование в электрическом оборудовании может уменьшить размер оборудования, устранить пожары и повысить надежность и безопасность энергетических систем.
Работая принцип автоматического выключателя SF6:
SF6Использует реле плотности гексафторидов серы для мониторинга изменений давления газа. Когда давление в гексафторидном газе серы падает до первого значения тревоги, реле плотности работает и сообщает о сигнале давления пополнения газа. Когда давление в гексафторидном газе серы падает до второго значения тревоги, реле плотности работает и сообщает о сигнале блокировки давления и в то же время отсоединяет цепь отключения переключателя для достижения открытия и закрытия блокировки.
Ниже 150 градусов SF6 имеет хорошую химическую инертность и не реагирует с металлами, пластмассами и другими материалами, обычно используемыми в цепи. Когда разлагаются на различные компоненты при высокой температуре, вызванной высокой мощностью, они будут повторно сижать за очень короткое время после того, как дуга погашена. SF6 обладает хорошим потушением дуги. В простой прерванной дуговой камере ее способность потушить дуги в 100 раз больше, чем у воздуха. В SF6, когда ток дуги близок к нулю, на ядре колонны есть высокая температура только с небольшим диаметром. И он окружен непроводящим слоем. Таким образом, после того, как ток проходит ноль, капля электрической прочности зазора дуги быстро восстанавливается.
Преимущества автоматических выключателей SF6 включают хорошее сопротивление короны, высокую диэлектрическую прочность и возможность стабильно работать в высоковольтной среде электрического поля. Структура камерной камеры дуги выключателей SF6 проста, что повышает надежность и механический срок службы автоматического выключателя.

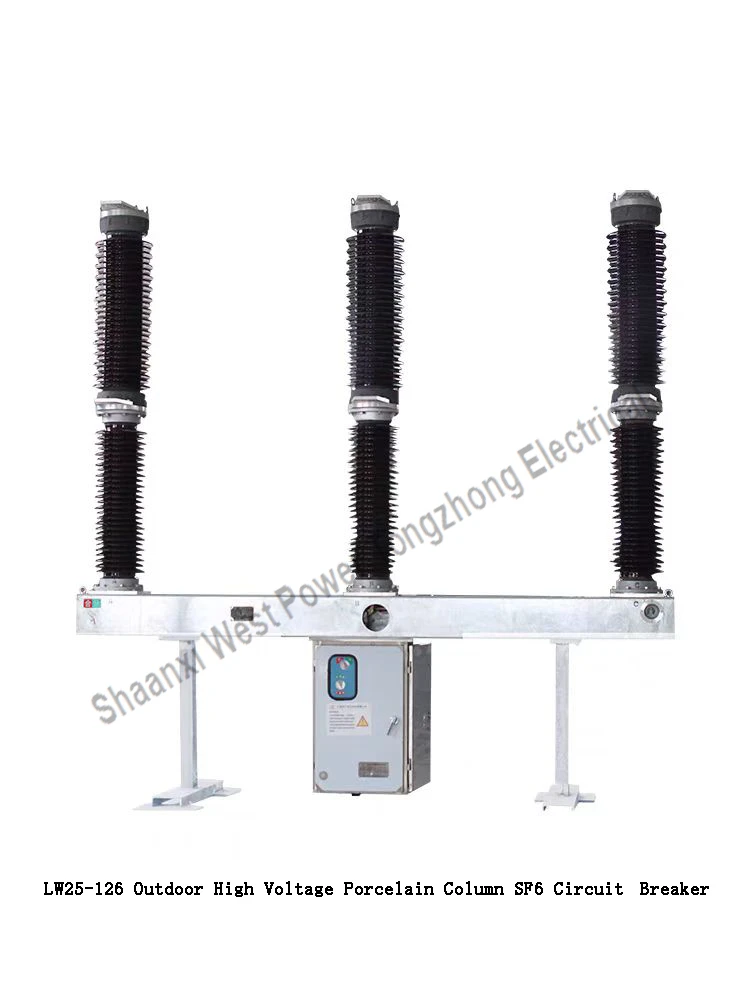

LW 25-126 Наружный фарфоровой фарфор SF6 SF6 SF6кШэньси Запад Энергетика Тунчжун Электрик Ко., Ltd. Он обладает превосходной способностью разрушения при прерывании намагничивающего тока, перенапряжение менее чем вдвое превышает рабочее напряжение. Кроме того, при прерывании тока зарядки не происходит повторного удара или повторного замены, надежная изоляция. Свойства газа SF6 со временем остаются стабильными, защищая изоляционные и проводящие компоненты от окисления и обеспечивая стабильную температуру.
