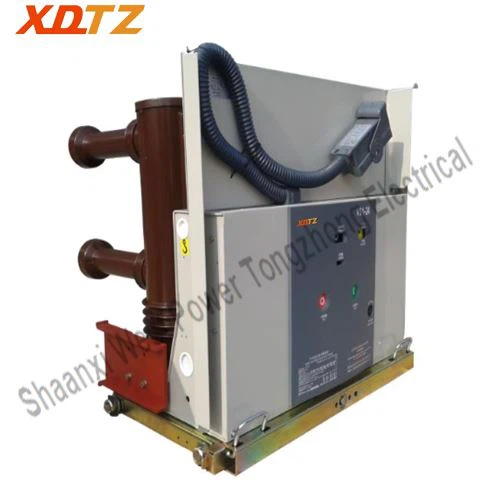

Вакуумный выключатель VTZ-24 (специальная модель для Tongzhong Electrical Appliances) представляет собой закрытое распределительное устройство на номинальное напряжение 24 кВ, переменный ток 50/60 Гц с модульным рабочим механизмом, применимое к различным промышленным и горнодобывающим предприятиям, электросетевому оборудованию, ручным тележкам. Распределительное устройство типа KYN28-24, поддерживающее использование устройства, также может использоваться как стационарное устройство с соответствующей механической блокировкой со стационарными шкафами, такими как XGN2-24. 24 и другие стационарные шкафы.

Технические характеристики продукта

Основные технические параметры

№	Наименование	Ед. изм	Данные
1	Номинальное напряжение	кВ	24
2	Номинальная частота	Гц	50/60
3	Номинальный ток	A	630/1250/1600/2000/2500/3150/4000
4	Номинальное выдерживаемое напряжение промышленной частоты	кВ	65
5	Номинальное выдерживаемое напряжение грозового импульса	кВ	125
6	Номинальный ток отключения короткого замыкания	кА	20/25/31.5/40
7	Номинальный ток включения короткого замыкания (пиковый)	кА	50/63/80/100
8	Номинальный выдерживаемый пиковый ток	кА	50/63/80/100
9	Номинальная длительность короткого замыкания	с	4
10	Номинальное число отключения тока короткого замыкания	цикл.	E2
11	Механический ресурс	цикл.	20000
12	Номинальная последовательность операций	-	O-0.3s-CO-180s-CO O180s-CO-180s-CO
13	Допустимая толщина износа контакта	мм	≤ 3

Параметры механических характеристик выключателя

№	Наименование	Ед. изм	Данные
1	Зазор между разомкнутыми контактами	мм	13±1
2	Перебег контактов	мм	3.5±0.5
3	Средняя скорость включения	м/с	0.7±0.2
4	Средняя скорость отключения (Средняя скорость при первом разделении 6 мм)	м/с	1.3±0.2
5	Номинальное давление контакта	N	2500±200 N (25 кА) 3100±200 N (31,5 кА)
6	Время включения	мс	30-70
7	Время отключения	мс	20-50
8	Время дребезга контакта при включении	мс	≤ 2
9	Разновременность работы трех полюсов при включении и отключении	мс	≤ 2

Преимущества продукта

Вакуумный выключатель ВТЗ-24 имеет множество преимуществ:

Производительность автоматического выключателя

E2-C2-M2

Простое и удобное обслуживание

использование модульного механизма, замена замыкающей и замыкающей катушки не требует удаления остальных компонентов, пользователь может легко заменить, нет необходимости проверять и регулировать после замены, чтобы в дальнейшем эксплуатировать и обслуживать удобнее.

Высокая проводимость

разумная конструкция проводящей цепи, обеспечивающая повышение температуры в 1,1 раза выше номинального тока.

Широкий спектр применения

Серийные продукты охватывают широкий диапазон: от номинального тока 630 А до номинального тока 3150 А, от номинального тока отключения 20 КА до 40 кА, полный охват; охват -40 степени ~ 40 градусов использования окружающей среды.
